اتصال گره‌ای (Node Joint)
بررسی جامع اتصال گره‌ای در سـازه‌های فضـاکار | کاربرد، مزایا و چالش‌ها
سـازه‌هـای فـضـاکـار یـکی از پـیـشرفته‌تـریـن سیــستم‌های سازه‌ای مدرن هستند که به‌دلیل مقاومت بالا، زیبایی معماری و تطبیق‌پذیری در طراحی، کاربرد گسترده‌ای در پروژه‌های عمرانی، صنعتی و فرهنگی دارند. در این میان، اتصال گره‌ای (Node Joint) به‌عنوان یکی از رایج‌ترین و بنیادی‌ترین روش‌های اتصال در این نوع سازه‌ها شناخته می‌شود. این مقاله با هدف معرفی جامع اتصال گره‌ای، به بررسی اصول طراحی، اجزا، مزایا، معایب و کاربردهای آن در سازه‌های فضاکار می‌پردازد.
تعریف اتصال گره‌ای چیست؟

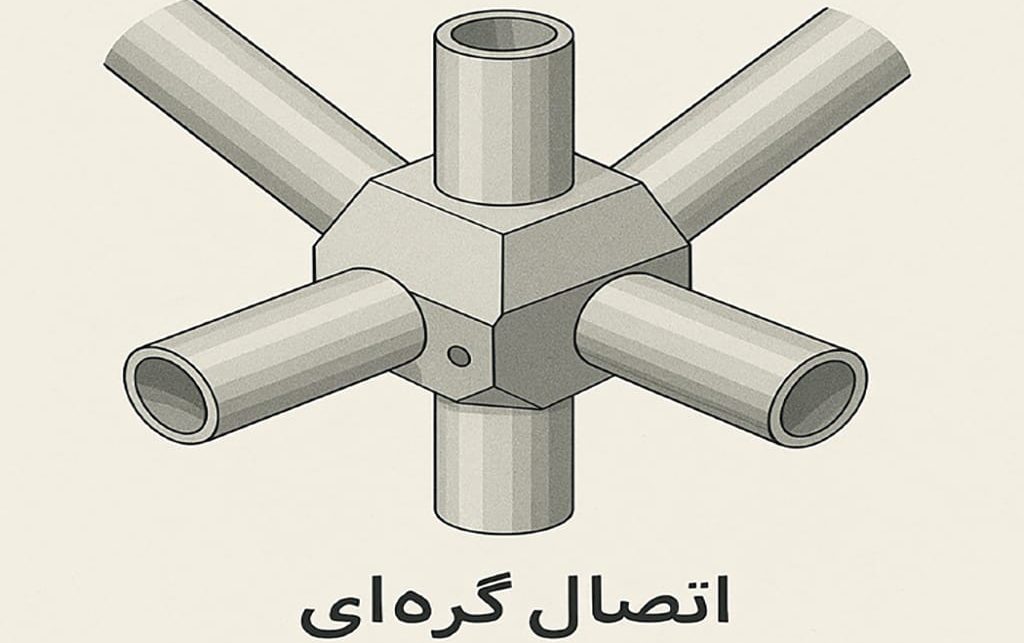

اتـصال گره‌ای، نقطه‌ای است که در آن چندین عضو از یک سازه فضاکار (اغلب لوله‌ها یا مقاطع فولادی سبک) به یک گره مرکزی متصل می‌شوند. این گره می‌تواند به شکل صفحه‌ای، کروی یا استوانه‌ای باشد و وظیفه‌ی آن انتقال نیروهای داخلی مانند کشش، فشار و برش به‌صورت هماهنگ و یکنواخت به سایر اعضاست.
ساختار و اجزای اتصال گره‌ای
گره مرکزی: این قطعه معمولاً از فولاد یا آلیاژهای مقاوم ساخته شده و به‌صورت ماشینی یا ریخته‌گری تولید می‌شود.
اعضای سازه‌ای: مانند لوله‌های فولادی سبک یا مقاطع آلومینیومی که در دو یا چند جهت به گره متصل می‌شوند.
اتصالات مکانیکی یا جوشی: در برخی موارد از پیچ و مهره برای اتصال استفاده می‌شود، اما در طراحی دائمی بیشتر از جوشکاری بهره گرفته می‌شود.
انواع گره‌ها در سـازه‌های فضـاکار
گره صفحه‌ای (Flat Node): گرهی با طراحی ساده که اعضا در یک صفحه قرار می‌گیرند. مناسب برای سقف‌های ساده.
گره کروی (Spherical Node): گرهی به‌شکل کره که اتصالات چندجهته را ممکن می‌سازد. مناسب برای سازه‌های پیچیده.
گره لوله‌ای (Tubular Node): گرهی استوانه‌ای شکل که اعضا به آن جوش داده می‌شوند.
مزایای اتصال گره‌ای
توزیع مناسب نیروها: گره‌ها نیروهای وارده را به‌صورت متوازن بین اعضا تقسیم می‌کنند و موجب پایداری سازه می‌شوند.
قابلیت ساخت پیش‌ساخته: این نوع اتصال اجازه می‌دهد بسیاری از بخش‌های سازه در کارخانه مونتاژ شوند.
انعطاف‌پذیری در طراحی: امکان طراحی در هندسه‌های متنوع و پیشرفته را فراهم می‌کند.
کاهش وزن کلی سازه: با توجه به طراحی بهینه گره‌ها، می‌توان وزن سازه را بدون کاهش مقاومت کاهش داد.
معایب و چالش‌ها
پیچیدگی در ساخت: تولید گره‌های دقیق با تحمل‌های بالا نیاز به ماشین‌کاری دقیق دارد.
هزینه‌ی بالا: به‌دلیل نیاز به تجهیزات تخصصی و متریال باکیفیت، هزینه اولیه ممکن است بیشتر از سایر اتصالات باشد.
نیاز به دقت نصب: کوچک‌ترین انحراف در محل گره‌ها می‌تواند عملکرد کل سازه را مختل کند.
اصول طراحی اتصال گره‌ای
در طراحی این اتصالات باید به نکات زیر توجه شود:
بارگذاری متقارن: اعضا باید به‌گونه‌ای به گره متصل شوند که تعادل نیروها حفظ شود.
مقاومت در برابر خوردگی: استفاده از پوشش‌های محافظ یا فولاد گالوانیزه برای جلوگیری از زنگ‌زدگی.
تست مکانیکی: گره‌ها باید پیش از استفاده در پروژه، تحت آزمایش‌های تنش و خمش قرار بگیرند.
مراحل تولید و نصب
مدلسازی سه‌بعدی: با نرم‌افزارهایی مانند Tekla یا SolidWorks
تولید CNC: برش دقیق اجزا و تولید گره با دستگاه‌های عددی.
مونتاژ در کارخانه: نصب اولیه اعضا روی گره‌ها
حمل به سایت و نصب نهایی: استفاده از جرثقیل‌ها یا تجهیزات سبک جهت اتصال در محل پروژه.
کاربردهای رایج اتصال گره‌ای
سالن‌های ورزشی و استادیوم‌ها
سقف‌های فرودگاه‌ها
سالن‌های همایش و نمایشگاه
سازه‌های مدولار صنعتی
سقف سـازه فضـاکـار گره‌ای در فرودگاه امام خمینی (ره)
در این پروژه بزرگ، از سیستم گره‌ای کروی استفاده شده که توانسته ضمن کاهش وزن، مقاومت بالایی را نیز فراهم کند. مهندسین با استفاده از مدلسازی دقیق و مونتاژ صنعتی، پروژه را در مدت کوتاهی تکمیل کردند و به استانداردهای بین‌المللی دست یافتند.
نتیجه‌گیری
اتصال گره‌ای به‌عنوان یکی از مهم‌ترین اجزای سیستم‌های فضـاکار، نقش حیاتی در توزیع بار، پایداری سازه و زیبایی معماری ایفا می‌کند. با وجود هزینه اولیه بالا، استفاده از این نوع اتصال در پروژه‌هایی که نیاز به دوام، دقت و طراحی پیشرفته دارند، بسیار به‌صرفه و کارآمد است. آینده‌ی سازه‌های مدرن بدون گره‌های مهندسی‌شده قابل تصور نیست.
